Plicní hypertenze

Normální střední tlak v plicnici (PAPm) v klidu je 14 ± 3 mmHg s horní hranicí normy přibližně 20 mmHg.

Plicní hypertenze (PH) je podle nově aktualizovaných guidelines definována jako zvýšení středního tlaku v plicnici (PAPm) ≥ 20 mmHg naměřeného v klidu při katetrizaci pravého srdce.

Může být způsobena řadou stavů včetně vrozených a získaných onemocnění srdce a/nebo plic a systémových onemocnění.

Obrázek 1 Klinická klasifikace PH

Galiè N, Humbert M, Vachiery JL, et al. ESC Scientific Document Group. 2015 ESC/ERS Guidelines for the diagnosis and treatment of pulmonary hypertension: The Joint Task Force for the Diagnosis and Treatment of Pulmonary Hypertension of the European Society of Cardiology (ESC) and the European Respiratory Society (ERS): Endorsed by: Association for European Paediatric and Congenital Cardiology (AEPC), International Society for Heart and Lung Transplantation (ISHLT). Eur Heart J. 2016 Jan 1;37(1):67-119. doi: 10.1093/eurheartj/ehv317. Epub 2015 Aug 29. PMID: 26320113.

Obrázek 2 Hemodynamické definice PH

ECHOKARDIOGRAFIE

Echokardiografie by měla být provedena vždy při podezření na PH.

Tlak v plicní tepně (PAP)

Pro kvantifikaci plicní hypertenze pomocí echokardiografie je nutné změřit maximální rychlost trikuspidální regurgitace pomocí CW dopplera.

Výpočet lze provést z rychlosti toku přes trikuspidální chlopeň (v), odhadovaného centrálního žilního tlaku (CVP) nebo tlaku v pravé síni (RAP) a Bernoulliho rovnice.

Konečný výpočet: PAPm=0,61*(4v2 + CVP/RAP) + 2

Alternativně lze měřit pouze systolický PAPs=4v2 + CVP/RAP.

Obě měření (PAPm i PAPs) předpokládají nepřítomnost pulmonální stenózy.

Obrázek 3 Odhad tlaku v pravé síni

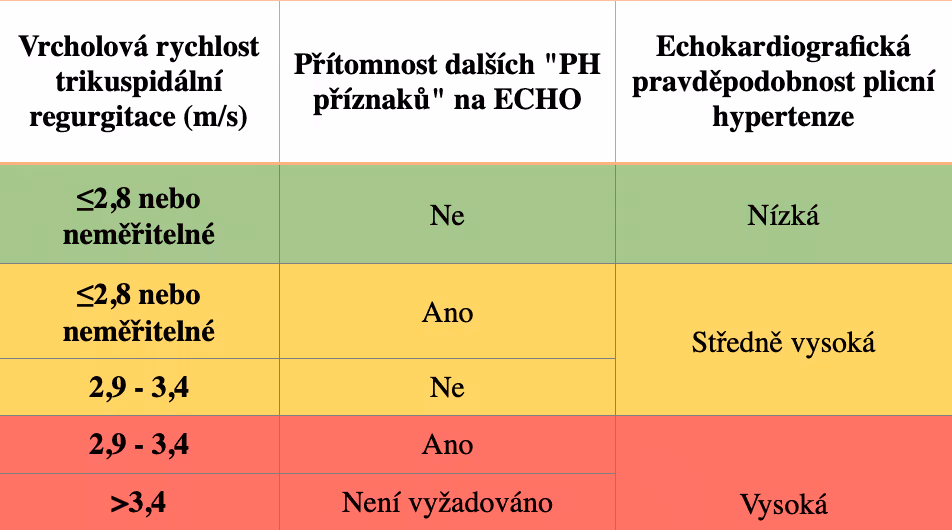

Obrázek 4 Hodnocení pravděpodobnosti PH na základě echokardiografie

Převzato z: Galiè N, Humbert M, Vachiery JL, et al. ESC Scientific Document Group. 2015 ESC/ERS Guidelines for the diagnosis and treatment of pulmonary hypertension: The Joint Task Force for the Diagnosis and Treatment of Pulmonary Hypertension of the European Society of Cardiology (ESC) and the European Respiratory Society (ERS): Endorsed by: Association for European Paediatric and Congenital Cardiology (AEPC), International Society for Heart and Lung Transplantation (ISHLT). Eur Heart J. 2016 Jan 1;37(1):67-119. doi: 10.1093/eurheartj/ehv317. Epub 2015 Aug 29. PMID: 26320113.

Odhad sPAP lze alternativně vypočítat = gradient trikuspidální regurgitace + tlak PS

Obrázek 5 Závažnost PH klasifikovaná podle měření sPAP (na základě gradientu trikuspidální regurgitace + tlaku PS)

Video 1 Lehká trikuspidální regurgitace (1-2/4, střední hodnota tlakového gradientu dosahuje 80 mmHg) u pacienta s těžkou plicní hypertenzí, A4C s barevným dopplerem, v distální třetině dilatované pravé síně je vidět regurgitační jet.

Video 2 Malá až střední trikuspidální regurgitace (2/4, střední hodnota tlakového gradientu 80 mmHg) u pacienta s těžkou plicní hypertenzí, dilatovaná pravá síň, RVIT PLAX projekce.

Obrázek 6 CW dopplerovské měření maximální rychlosti trikuspidální regurgitace, projekce A4C - maximální rychlost TR je 3,73 m/s. Tato rychlost  svědčí pro těžkou PH.

Video 3 Středně těžká Tri  regurgigtace u plicní hypertenze - na barevném doppleru je vidět malý centrální regurgitační jet.

Snímek 7 CW dopplerovské měření jetu Tri regurgitace, projekce A4C - maximální rychlost je velmi vysoká - 4,99 m/s. Vypočítaný PAPs je 107,6 mmHg, PAPm je pak 67,63 mmHg.

Video 4 Kolaps IVC s nádechem >50 % jejího průměru.

Obrázek 8 Průměr dolní duté žíly (IVC) měřený v subkostální projekci - IVC je dilatovaná na 22 mm a kolabovala na >50 %. RAP se odhaduje na 8 mmHg.

Další parametry, které je třeba posoudit u pacientů s podezřením na PH

Mělo by být provedeno zhodnocení velikosti a funkce PK, které zahrnuje:

Známky zvětšení PK (ze 4dutinové projekce):

• PK sdílející apex s LK
• PK je větší než LK
• Průměr bazální části PK > 4,2 cm
• Hypertrofie PK

Známky hypertrofie PK (ze subkostální projekce):

• Tloušťka stěny v enddiastole PK > 5 mm

Známky systolické dysfunkce PK:

• Změna frakční plochy PK <35 %.
• TAPSE < 1,7 cm
• Rychlost tkáňového dopplera PK < 10 cm/s u báze volné stěny PK

Známky zploštění septa:

• v systole = tlakové přetížení PK
• v diastole = objemové přetížení PK

Zvětšení pravé síně

• Plocha pravé síně (na konci systoly) > 18 cm2

Vyhodnoťte známky zvýšené PVR:

• Zářezy na pulzní vlně v RVOT při dopplerovském profilu jsou známkou zvýšeného PVR.

Vyhodnoťte objemový stav:

• K určení tlaku v PS použijte velikost a kolabovatelnost IVC (během "sniff" manévru).
• Průtok jaterní žilou: systolický zpětný tok může být známkou závažné Tri regurgitace, přetížení PK a/nebo zvýšené tuhosti PK
• Známky přetížení/zvětšení RV: Plocha PS >18 cm2; interatriální septum se vyklenuje zprava doleva.

 Zhodnoťte závažnost TR

• Mezi známky ukazující na těžkou Tri regurgitace patří denzní jet na CW doppleru trojúhelníkového tvaru, systolický reverzní průtok na PW doppleru jaterní žíly.

Plicní tepna

• Akcelerační čas ve výtokovém traktu pravé komory při dopplerovském vyšetření < 105 ms a/nebo mid-systolický zářez (normální PVAT - pulmonary velocity acceleration time je > 130 msec).
• Časně diastolická rychlost plicní regurgitace > 2,2 m-s-1
• Průměr plicní tepny > 25 mm

 Vyhodnoťte přítomnost perikardiálního výpotku

• U pacientů s PAH přítomnost perikardiálního výpotku = špatné prognostické znamení

Určete příčiny PH (onemocnění levého srdce, zkratové vady)

• Onemocnění levého srdce: pátrejte po zjevné systolické dysfunkci LK, diastolické dysfunkci 2. stupně nebo horší, závažném onemocnění aortální nebo mitrální chlopně a méně častých abnormalitách levého srdce (např. hypertrofická kardiomyopatie, cor triatriatum).
• Zkratové vady: proveďte vyšetření s bublinkami ve fyziologickém roztoku.

1) Zvětšení pravé komory

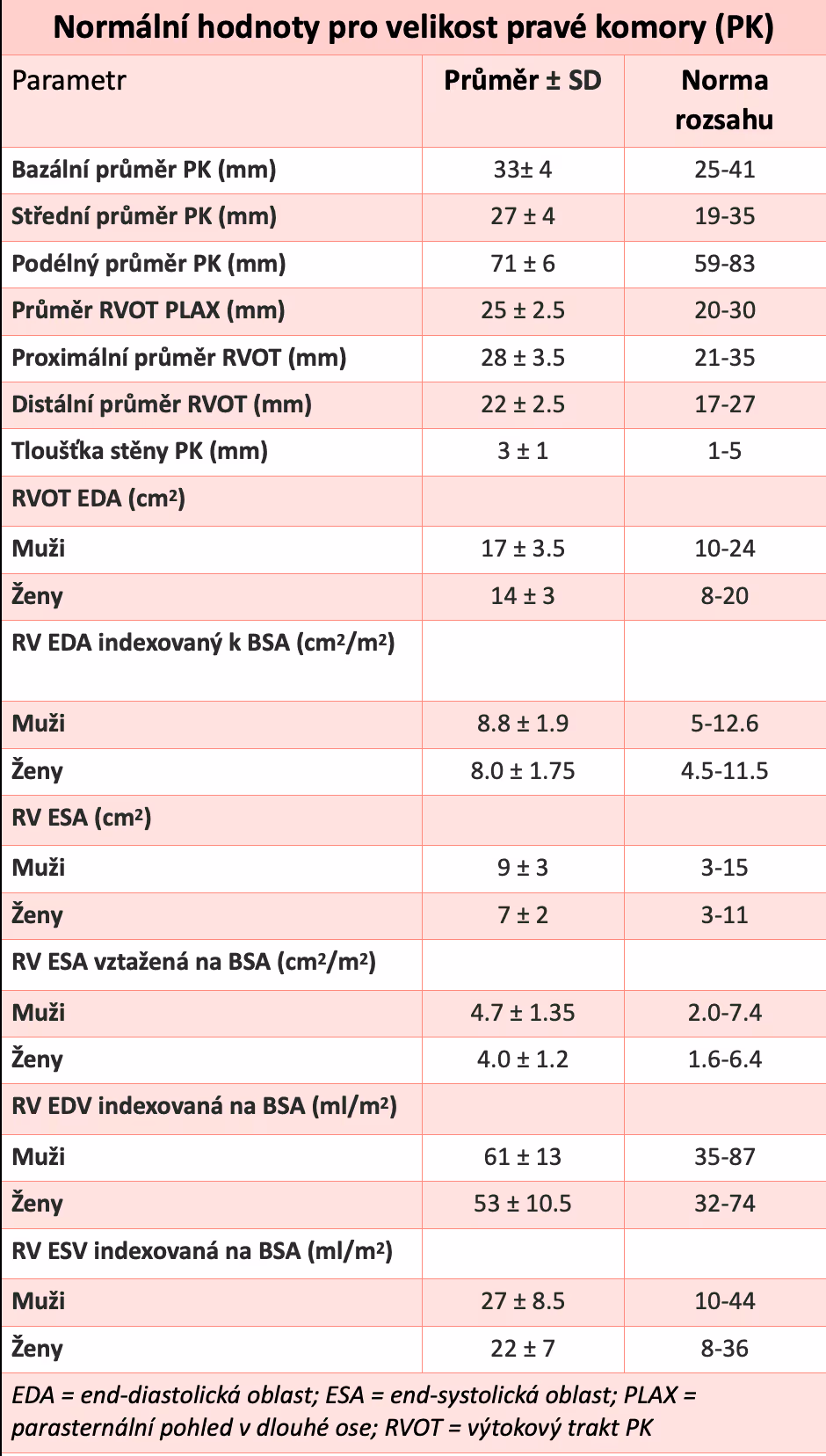

Obrázek 9 Referenční hodnoty pro normální velikost PK

Video 5 Dilatovaná pravá komora a pravá síň u pacienta s těžkou plicní hypertenzí.

Obrázek 10 Rozměry PK měřené v A4C projekci - bazální průměr - 57 mm, středový průměr 58 mm a podélný průměr 85 mm dokládá dilataci PK.

Obrázek 11 Průměr RVOT PLAX 44 mm odpovídá těžce dilatované PK (norma je <31 mm).

Video 6 PK je u těžké plicní hypertenze větší než LK

Video 7 Dilatace výtokového traktu PK a plicnice při PH, PSAX projekce - plicnice je dilatovaná na 31 mm, zvláště viditelně ve srovnání s velikostí aortální chlopně. Normální průměr plicnice je < 25 mm.

Obrázek 12 Průměr RVOT měřený v PSAX projekci - proximální průměr RVOT (vlevo) 33 mm a distální průměr RVOT (vpravo) 32 mm.

2) Systolická dysfunkce PK

Nejčastěji se měří tři hlavní parametry - TAPSE, frakční změna plochy (FAC) a stanovení rychlosti pohybu myokardu PK tkáňovým dopplerem.

Obrázek 13 Normální hodnoty funkce PK

Obrázek 14 Normální hodnoty pro FAC PK

Obrázek 15 Frakční změna plochy (FAC) u plicní hypertenze - endokardiální hranice PK je nejprve sledována na konci diastoly (vlevo) a poté na konci systoly (vpravo). FAC je vypočtena na 21 % a ukazuje střední systolickou dysfunkci PK.

Obrázek 16 Systolická exkurze roviny trikuspidálního anulu (TAPSE) měřená u téhož pacienta - maximální exkurze je 14 mm (středně snížená).

Obrázek 17 Tkáňové dopplerovské zobrazení (TDI) volné stěny PK u plicní hypertenze - vrcholová rychlost vlny S je 9 cm/s - nižší než normální hraniční hodnota naznačuje systolickou dysfunkci PK.

3) Systolické "zploštění" interventrikulárního septa

Tlakové nebo objemové přetížení pravé komory způsobuje v systole posun septa směrem k levé komoře, což vede k tzv. zploštění septa a LK má tvar písmene "D" (D shape).

Za normálních okolností je septum konkávní směrem k LK po celou dobu srdečního cyklu a je důležitou součástí funkce obou komor.

Tento posun způsobuje změnu geometrie LK a může vést ke komorové interakci a v důsledku toho k dysfunkci LK.

Video 8 Systolické zploštění interventrikulárního septa u pacienta s těžkou prekapilární PH - všimněte si abnormálního pohybu septa v systole a dilatované PK s poruchou hybnosti.

Video 9 Plicní hypertenze, zploštění septa a levá komora ve tvaru písmene D, PSAX projekce.

Video 10 Abnormální pohyb septa směrem k LK u PH, LK ve tvaru písmene D

Obrázek 18 Levá komora ve tvaru písmene D (D shape)

4) Hodnocení objemu pravé síně

Zvětšení pravé síně, většinou v důsledku tlakového a/nebo objemového přetížení, je u plicní hypertenze poměrně častým nálezem.

Plocha ‍PS měřená v A4C projekci < 18 cm2 je považována za normální, vyšší hodnoty jsou známkou zvětšení/přetížení PS.

Video 11 Silně rozšířená pravá síň při plicní hypertenzi, A4C projekce - všimněte si pohybu mezisíňového septa zprava doleva.

Snímek 19 Plocha pravé síně měřená v A4C projekci -  31,3 cm2 potvrzuje těžkou dilataci RA.

5) Zářezy na pulzní vlně RVOT při dopplerovském vyšetření jsou známkou zvýšeného PVR

Obrázek 20 Zářezy u RVOT a také snížení akceleračního času u pacienta s plicní hypertenzí

Ginghină C, Muraru D, Vlădaia A, Jurcuţ R, Popescu BA, Călin A, Giuşcă S. Doppler flow patterns in the evaluation of pulmonary hypertension. Rom J Intern Med. 2009;47(2):109-21. PMID: 20067161.

‍6) Hodnocení perikardiálního výpotku

Nekontrolovaná plicní hypertenze může v některých případech vést ke vzniku perikardiálního výpotku.

Ten je spojen s významnou morbiditou a mortalitou.

Perikardiální výpotek dále zhoršuje srdeční hemodynamiku a zhoršuje oploštění septa a následně i preload levé komory.

‍Snímek 21 Perikardiální výpotek podél zadní a spodní stěny LK, perikardiální echogenní separace o průměru 3 mm.

Další zobrazovací metody

Ventilačně-perfuzní scan plic

Ventilačně/perfuzní (V/Q) scan plic je vyšetřením volby pro screening pacientů s PH za účelem pátrání po CTEPH (chronická tromboembolická plicní hypertenze).

Normální V/Q sken efektivně vyloučí diagnózu CTEPH.

CT

CT vyšetření může poskytnout informace svědčící pro PH a může být užitečné při diagnostice příčiny PH, zejména v případě CTEPH nebo plicního onemocnění.

HRCT se používá při diagnostice onemocnění plicního parenchymu, jako je intersticiální plicní onemocnění nebo emfyzém.

Může být také použito k posouzení možnosti chirurgické léčby CTEPH, i když u většiny pacientů je nutná také plicní angiografie.

MRI

Zobrazení srdce magnetickou rezonancí (CMR) lze použít k posouzení morfologie, funkce a průtoku krve srdcem včetně velikosti PK, hmotnosti PK, tepového objemu, srdečního výdeje a roztažnosti plicních tepen.

CMR však nelze použít k vyloučení PH.

Katetrizace pravého srdce

V současné době se k potvrzení diagnózy PH doporučuje pravostranná srdeční katetrizace (RHC), která by měla být přednostně prováděna v odborných centrech.

RHC se používá k posouzení závažnosti PH a k usnadnění vedení léčby u podskupin pacientů (PAH, vrozené srdeční zkraty a další). Kromě toho by měla být provedena katetrizace levého srdce u pacientů se systolickou nebo diastolickou dysfunkcí nebo srdečním selháním a rizikovými faktory ischemické choroby srdeční.

Srdeční katetrizace by měla být provedena až po dokončení ostatních vyšetření (jako je echokardiografie, laboratorní vyšetření a další výše uvedené možnosti). Postup RHC zahrnuje následující vyšetření: měření tlaku (v plicnici, v zaklínění, pravé komoře, pravé síni), odběry pro oxymetrii krve (z horní duté žíly, dolní duté žíly a plicnice nebo z dalších míst), měření srdečního výdeje a další.

Celková doporučení a diagnostický postup, které jsou uvedeny v aktuálních doporučeních pro PH, jsou k dispozici níže (Obrázek 22 + 23).

Galiè N, Humbert M, Vachiery JL, et al. ESC Scientific Document Group. 2015 ESC/ERS Guidelines for the diagnosis and treatment of pulmonary hypertension: The Joint Task Force for the Diagnosis and Treatment of Pulmonary Hypertension of the European Society of Cardiology (ESC) and the European Respiratory Society (ERS): Endorsed by: Association for European Paediatric and Congenital Cardiology (AEPC), International Society for Heart and Lung Transplantation (ISHLT). Eur Heart J. 2016 Jan 1;37(1):67-119. doi: 10.1093/eurheartj/ehv317. Epub 2015 Aug 29. PMID: 26320113.

‍Management

Léčba pacientů se liší podle příčiny PH. Navrhovaný diagnostický a léčebný algoritmus pro pacienty s PAH je uveden níže. Zahrnuje farmakoterapii i invazivní postupy. Farmakoterapii lze rozdělit na základní léčbu a specifickou léčbu. Základní terapie zahrnuje užívání diuretik a antikoagulační léčbu.

Specifická léčba zahrnuje použití:

• blokátorů kalciových kanálů
• prostacyklinů
• bosentan (neselektivní antagonista receptorů pro endotelin-A a B)
• ambrisentan (selektivní antagonista receptoru pro endotelin-A)
• macitentan (neselektivní antagonista receptorů pro endotelin-A a -B)
• inhibitory PDE-5 (sildenafil, tadalafil)
• rozpustné stimulátory guanylátcyklázy (riociguát)

Jako nefarmakologické léčebné modality se používají transplantace plic a přemostění k transplantaci pomocí mimotělní podpory života a balónková septostomie síní.
