Subkostální projekce

Subkostální zobrazení má mnoho výhod, protože zde není žádná kost nebo plicní tkáň, která by bránila zobrazení.

Může být jedinou možnou projekcí u pacientů se špatným parasternálním a/nebo apikálním zobrazením, u pacientů, kteří nemohou být polohováni na levém boku, u pacientů s CHOPN nebo během KPR.

• Pacient leží na zádech (poloha vleže na zádech) s nohama pokrčenýma v kolenou, aby se uvolnila břišní stěna.
• Umístěte sondu pod processus xiphoideus, mírně vpravo od hrudní kosti.
• Požádejte pacienta, aby se nadechl, což umožní přiblížení srdce k sondě a zatlačte sondu dolů s mírným náklonem vpravo od pacienta.

Subkostální projekce umožňuje zobrazit:

• srdce - všechny 4 dutiny
• perikard a perikardiální výpotek
• tloušťku volné stěny pravé komory (PK)
• velké cévy umístěné v břiše
• dolní dutou žílu (IVC)
• horní dutou žílu (SVC)
• jaterní žíly (Hvns)
• břišní aorta

1) Subkostální čtyřdutinový pohled

• Umístěte sondu pod processus xiphoideus, mírně vpravo od hrudní kosti.
• Zatlačte sondu dolů, přičemž sonda směřuje k levému rameni pacienta.
• Indexová značka by měla směřovat doleva (na 3 hodinu).
• Měly by být vidět všechny čtyři srdeční dutiny, přičemž pravostranné oddíly by měly být nahoře. Měla by být zobrazena celá LK s hrotem a AV (aortální chlopeň) by neměla být vidět.
• Tento pohled je důležitý pro defekty interatriálního a interventrikulárního septa.
• Měří se tloušťka volné stěny PK a interventrikulárního septa.
• Je možné vyšetřit pravou síň (PS), trikuspidální chlopeň, pravou komoru (PK), levou síň (LS), Mi chlopeň, a levou komoru (LK), interventrikulární septum (IVS) a interatriální septum (IAS,) zejména pokud je špatná kvalita při jiných zobrazeních.
• Perikardiální výpotek se hodnotí jako separace perikardu a epikardu měřená v centimetrech.

‍Snímek 1 Subkostální čtyřdutinová projekce = ukazatel by měl směřovat doleva (na 3 hodinu).

Video 1 Subkostální čtyřdutinová projekce

Obrázek 2 Anatomie subkostální čtyřdutinové projekce

2) Subkostální projekce v krátké ose

• Chcete-li získat projekci srdce v krátké ose, otočte sondu ze subkostálního čtyřdutinového zobrazení o 90° proti směru hodinových ručiček.
• Značka nyní směřuje k hlavě pacienta (12 hodin).
• Pohledy v krátké ose lze získat v různých úrovních posunutím sondy doprava (bazální segmenty) a doleva (komorové segmenty). Je to užitečná alternativa pro pacienty s nedostatečnými okny PSAX.

a) Subkostální SAX v úrovni Ao chlopně a RVOT (výtokový trakt pravé komory)

• Zobrazí se aortální chlopeň, RVOT, plicní chlopeň a kmen plicnice
• Lze hodnotit strukturu a funkci Ao chlopně
• Hodnotí se struktura a průtok přes RVOT, Pu chlopeň a hlavní kmen plicnice, pokud jsou vidět

‍b) Subkostální SAX levé komory srdeční

• Proskenujte sondou celou LK a její hrot, abyste posoudili funkci a rozměry LK.
• Subkostální SAX je alternativním oknem u jedinců s obtížným parasternálním a apikálním oknem pro kompletní posouzení funkce LK.
• V tomto zobrazení lze hodnotit morfologii a funkci mitrální chlopně.

‍‍Video 2 Subkostální SAX (bazální část LK)

Video 3 Subkostální SAX (apikální část LK)

3) Subkostální zobrazení dolní duté žíly

• Ze subkostálního čtyřdutinového pohledu otočte sondu o 90° proti směru hodinových ručiček, přičemž udržujte PS na obraze.
• Marker směřuje k hlavě pacienta (12 hodin).
• Získáte pohled na dolní dutou žílu v dlouhé ose, jak vstupuje do PS.
• Jaterní žíly, které ústí do dolní duté žíly, jsou vidět pod bránicí.

Obrázek 3 Subkostální pohled na dolní dutou žílu = ukazatel by měl směřovat k hlavě pacienta (12 hodin).

Obrázek 4 Subkostální anatomie dolní duté žíly

Průměr dolní duté žíly

• Měření by mělo být provedeno 1-2 cm od spojnice IVC a pravé síně.
• Měření by mělo být provedeno kolmo na dlouhou osu IVC.
• Průměr IVC se během dechového cyklu mění, při normálním centrálním žilním tlaku se zpravidla zmenší o > 50 % svého výdechového průměru.

Video 4 Změny průměru dolní duté žíly při dýchání = kolabuje na >50 %.

‍Video 5 Změna průměru dilatované dolní duté žíly při dýchání = kolaps < 50 %

Video 6 Změna průměru dilatované dolní duté žíly s dýcháním = vůbec nekolabuje

• Průměr IVC by měl být měřen v jeho maximálním rozměru, obvykle na konci výdechu.
• Je třeba provést dostatečně dlouhý záznam, aby bylo možné tuto změnu průměru pozorovat.
• Pokud není kolaps patrný, pacient je poučen, aby provedl rychlý inspirační "sniff" pro významnou změnu nitrohrudního tlaku.

‍Obrázek 5 Měření dolní duté žíly, nerozšířená IVC (15 mm)= měření by mělo být provedeno 1-2 cm od spojnice IVC a pravé síně‍.

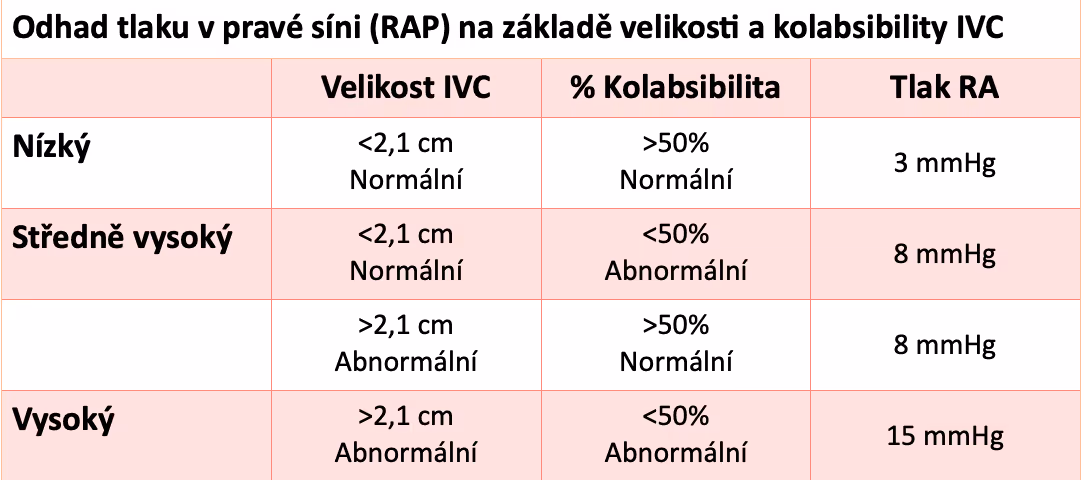

‍Obrázek 6 Z těchto měření lze odvodit tlak v pravé síni.

Převzato z: Lang RM, Badano LP, Mor-Avi V. (2015). Recommendations for Cardiac Chamber Quantification by Echocardiography in Adults: An Update from the American Society of Echocardiography and the European Association of Cardiovascular Imaging. JASE, 28(1), 1-53.

Průtok jaterními žilami

• Vidíme jaterní žíly ústící do IVC.
• Průtok jaterními žilami je silně ovlivněn dýcháním, což ztěžuje jeho zachycení při pohybu vzorkovacího objemu vzorku mimo lumen žíly, a proto by měl být zprůměrován ze 3 tepů.
• Toto měření je dalším nástrojem pro klasifikaci závažnosti trikuspidální regurgitace.

Obrázek 7 PW Doppler průtoku jaterní žilou - je vidět systolický obracení průtoku s přítomnými pozitivními S vlnami

Břišní aorta

• Břišní aortu lze zobrazit z modifikovaného subkostálního pohledu.
• Otáčejte sondou proti směru hodinových ručiček od pohledu na IVC, dokud neuvidíte břišní aortu vlevo od dolní duté žíly.
• Odlišení aorty od duté žíly lze provést zhodnocením systolických pulzací aorty pomocí PW dopplera, které jsou obvykle snadno rozpoznatelné.
• Lze hodnotit ateromatózní změny a aneuryzmata proximální břišní aorty nebo intimální pláty či aortální disekci.

Video 7 Pohled na břišní aortu

Obrázek 8 Pulzní dopplerovské zobrazení potvrzující zobrazení aorty descendens

Obrázek 9 Normální průměr aorty descendens = 18 mm
